TEMPORIZADORES

Si es tanca l'interruptor general, el condensador es comença a carregar a través del potenciòmetre de 100 kΩ. Quan el condensador assoleix una tensió determinada entre els seus terminals, arriba corrent a la base del transistor, que se satura; llavors el relé s'activa i el motor s'engega. Hem retardat l'encesa del motor.

TRANSISTORES

El transistor és, de ben segur, el component electrònic més important i que més s'utilitza. Està format per tres capes de material semiconductor a les quals col·loquem tres terminals i que, després, encapsulem perquè es pugin muntar en un circuit. Segons les capes de semiconductor que fem servir.

COMPROBACIÓN DEL PROCESO DE CARGA Y DESCARGA DE UN CONDENSADOR

Condensadors

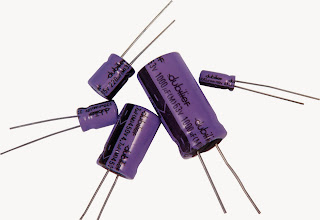

Els condensadors permeten emmagatzemar càrrega elèctrica i utilitzar-la després.

La capacitat (C) és la relació entre la càrrega elèctrica que emmagatzema un condensador i el voltatge al qual se stmet. L'SI la mesura en farads (F).

C = q/V

Mil·lifarad – mF – 10-3 F	Nanofarad – nF – 10-9 F
Microfarad – uF – 10-6 F	Picofarad – pF – 10-12 F

DIODOS RECTIFICADORES

Pulsa el interruptor ¿Qué ocurre y por qué?

Se enciende porque está bien polarizado.

¿Qué utilidad tiene el diodo LED en este circuito?

Se enciende cuando el motor gira.

-----------------------------------------------------------------------------------------------

Pulsa el interruptor ¿Qué ocurre y por qué?

La L1 y L2 se encienden.

ACTIVITATS DÍODES: Polarització directa i inversa d'un díode amb una làmpada en sèrie.

El comportament d'aquests circuits també et permetrà comprovar que un díode només condueix corrent en un sentit.

I perquè el díode en condueixi, ha d'estar polaritzat de la manera següent: a l'ànode li ha d'arribar el terminal positiu de la pila; i al càtode, el negatiu. Per tant, el circuit A s'encendrà una bombeta i al circuit B no s'encendrà.

Semiconductors. Díodes

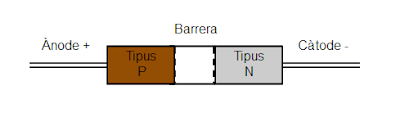

Els materials semiconductors són aquells que poden arribar a conduir electricitat si reben energia externa.

ACTIVITATS

CIRCUITO ACTIVADO MEDIANTE UN RELÉ

Circuito que se activa pulsado un interruptor y apagandolo. Así el relé cambiará y se encendará la luz de señal y se apagará.

CIRCUITO ACTIVADO MEDIANTE PUESTA Y MARCHA

Circuito que se activa mediante dos pulsadores. Uno que sirve para poner en marcha el motor y otro que sirve para parar el motor. El motor tarda unos segundos para pararse pero al final conseguimos que se pare.

CIRCUITO ACTIVADO MEDIANTE INVERSIÓN DE GIRO

Circuito mediante un relé doble que se enciende mediante 2 interruptores. Un interruptor que hace que el motor gire hacia la derecha y otro motor que sirve para que el motor gire hacia la izquierda.

RELÉ

Un relé funciona així: quan es tanca l'interruptor 1, l'electroimant del relé atrau la làmina metàl·lica 2. La palanca de la làmina, atreta per l'electroimant, empeny el contacte 4 i el separa del 3. D'aquesta manera s'interromp el corrent al circuit de la làmpada.

ACTIVITATS LEDS

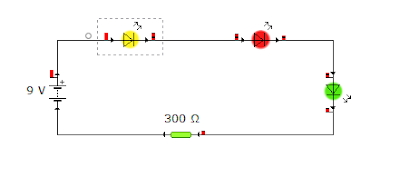

2. Calcula la resistència a col·locar perquè el corrent que circula pels díodes sigui de 30mA. Considerar la tensió entre extrems de cada díode LED de 2V

I = V/R

R = V/I

R = 9/30 A

R = 300 ohms

2. Calcula les intensitats de corrent que circulen per cadascun dels díodes LED sabent que la tensió entre els seus extrems és de 2V. Quin d'ells s'il·luminará més?. Quina és la potència dissipada per els díodes?

VR1 = VT - VLED

VR1 = 9 - 2 = 7V

IR1 = 7V/350 ohms = 0'02

IR1 = 20Kohms

VR2 = 9 - 4 = 5V

IR2 = 5V/500 ohms = 0'01

IR2 = 10 KAm

DIODE LED

El díode LED adopta el seu nom de l'expressió en anglès Light Emitting Diode, que significa díode emissor de llum.

El seu comportament és idèntic que el dels díodes; és a dir, es torna conductor quan està polaritzat directament, però té la particularitat que s'il·lumina quan condueix el corrent.



ACTIVITATS

1. Mini unitat didàctica (MUD) interactiva amb dos apartats sobre què és un LED (díode emissor de llum) i les múltiples aplicacions d'aquest component electrònic. Conté un qüestionari amb preguntes de selecció de la resposta correcta (Avalua't) i una proposta de treball per integrar un LED, com a indicador, en un circuit elèctric senzill (Practica)

Resistències variables amb la llum: LDR

El valor de les resistències d'aquesta mena disminueix fortament quan la quantita de llum que reben augmenta, i passa de milers d'ohms a tan sols unes desenes. Ara, pensa en la llei d'Ohm. Si la resistència disminueix, la intensitat augmenta.

El programa dispone de dos tipos de LDR:

- LDR con lámpara: se puede ajustar la luz incidente moviendo una linterna. Su resistencia varia desde 400 ohms muy iluminada hasta 8000 muy poco iluminada. En oscuridad 1 Megaohm.

- LDR (sin lámpara): se ilumina colocándole una lámpara (de señal o de filamento) justo a la izquierda. Por lo demás igual que la anterior.

RESISTENCIAS VARIABLES CON LA TEMPERATURA

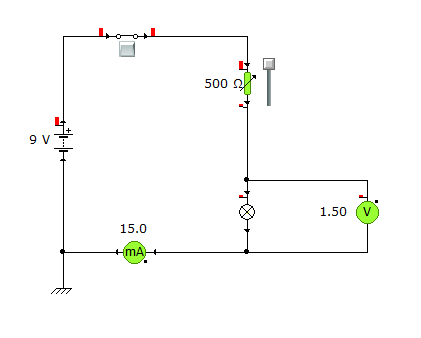

1.  ¿Qué sucede si disminuye la temperatura en el termistor? ¿Cuál es el valor de la Resistència en este caso?

Disminuye la intensidad del led.

2. ¿Cuál es en este caso el valor de la intensidad de corriente en el circuito?

10.1 mA

3. ¿Qué sucede si aumenta la temperatura en el termistor? ¿Cuál es el valor de la Resistencia en este caso?

Aumenta la intensidad del led.

4. ¿Cuál es en este caso el valor de la intensidad de corriente en el circuito?

0.

5. ¿Qué conclusión sacas sobre el funcionamiento de una resistencia variable con la temperatura, termistor -t o NTC?

Que es bastant útil per exemple per caleffacions i electrodoméstics d'aquest tipus.

RESISTENCIAS VARIABLES Y POTENCIÓMETROS

RESISTENCIAS VARIABLES. ACTIVIDAD 1

¿Qué sucede si la resistencia aumenta?

La intensidad disminuye.

¿Cuál es en este caso el valor de la intensidad de corriente en el circuito?

0.

¿Qué sucede si la resistencia disminuye?

La intensidad augmenta.

¿Cuál es en este caso el valor de la intensidad de corriente en el circuito?

500.

Resistències variables

Potenciòmetres

Els potenciòmetres són resistències variables que s'utilitzen als circuits electrònics per provocar caigudes de tensió.


Potenciòmetre:

Símbol d'un potenciòmetre:

34. Quina resistència té el potenciòmetre de la figura si la intensitat que circula pel circuit és de 0.5 A?

0.5 = 4.5 /R

R = 4.5 / 0.5

R = 9

LEY DE OHM. CIRCUITO PARALELO

Rt = R1 · R2

CIRCUITO PARALELO

R1: 10 Ω

R2: 20 Ω

Vcc: 9 V

Rt: 10 · 20 / 10 + 20

Rt: 200 / 30

Rt: 6,6 Ω

It: Vr / Rt

It: 9 V / 6,6 Ω

It: 1,36 A

IR1: V / R1
IR1: 9 / 10
IR1: 0.9 A

IR2: V / R2
IR2: 9 / 20
IR2: 0.45 A

IR1 + IR2: IT
0.9 + 0.45: 1,36 A

LEY DE OHM. CIRCUITO DE SERIE

I = V/R

RT = R1 + R2 + R3

VR1 = IT · R1
VR2 = IT · R2
VR3 = IT · R3

VR1 + VR2 + VR3

ELECTRÓNICA ANALÓGICA

ELECTRÓNICA ANALÓGICA. SIMULACIÓN DE CIRCUITOS ANALÓGICOS CON CROCODILE-CLIPS

APARATOS DE MEDIDA

Disponemos de diversos elementos para medir tensiones e intensidades de los circuitos simulados.

- Voltímetros de barra: son unas barritas rojas o azules, alternadas con negras que indican visualmente el valor de la tensión.

- Voltímetros: miden la tensión y se conectan en paralelo. Si la lectura es positiva indica que la tensión del borne con marca es superior a la del borne sin marca.

- Amperímetros: miden la intensidad y se conectan en serie. Si la corriente entra por el borne con marca, la lectura es positiva.

El cicle tecnològic

1. Identificació i anàlisi del problema o necessitat

Em aquest apartat cal comprovar i analitzar el problema. Ens hem de fer diverses preguntes:
- És una situació o és conseqüencia de l'aparició d'altres objectes o materials?
- Hi ha cap objecte que, encara que sigui d'una manera deficient, intenta satisfer la necessitat, o és un nou repte sense precedents?

2. Exploracio d'idees i disseny de l'objecte

Analitzarem els objectes que ja existeixen i no satisfan prou bé la necessitat. Paral·lelament, farem una pluja d'idees tant per provar millores als objectes existents com per replantejar la solucio des de zero, és a dir, buscant solucions radicalment diferents a les existents.

3. Construcció de l'objecte

En aquesta fase plasmarem les nostres idees en un objecte real mitjançant les tècniques de treball.

4.Anàlisi de l'objecte

Un cop construït l'objecte l'avaluarem per comprovar si compleix els objectius que ens havien fixat al principi.
aquesta avaluació de seguida revela petits problemes.

5. El projecte tècnic

És un document amb informacio tècnica que ens permet desenvolupar una solució per al problema inicial d'una manera clara i precisa.

6.Els calculs

Que apareixen en la memòria, s'han d'ordenar per temes. Cal indicar les diverses operacions que s'hi han fet de manera seqüencial i clara.

7.L'estudi econòmic.

En l'estudi econòmic hi hauran els possibles estudis de mercat, la previsió de recursos financiers, humans i tècnics, el temps d'amortizació i la rentablitat del producte.

8.L'estudi mediembiental

En els ultims anys la consciència sobre el impacte negatiu de l'activitat humana sobre el medi ha portat les diferents administracions públiques a lesgislar sobre aquesta matèria.

9.L'estudi de seguretat i salut

Malauradament, cada cop és mes fàcil als mitjans de comunicació notícies tràgiques que fan a accidents laborals. Encara es massa freqüent trobar treballadadors que no segueixen les normes de seguretat preceptives quan fan la seva feina.

10.Els annexos

Segons el tipus de projecte, farà falta encara més informació de tipus descriptiu i tècnic, que per la seva importància mereix un substrat. Així, podrem insistir annexos referits als catàlecs de caracteristiques dels diversos materials i components.

11.Normes, reglaments i especificacions

Com ja has estudiat estudiat anteriorment, la normalització vol unificar criteris respecte a unes matèris determinades, i així possiblitar l'ús d'un llenguatge comú dins d'un entorn d'activitats concretes.

- Les normes són documentals d'aceptacció voluntària que contenen especificacions elaborades amb elconsens de diverses parts interesades: fabricants, usuaris i consumidors, centres de recerca i laboratoris, associacions i col.legis professionals i administracions. Són aprovades i publicades per un organisme reconegut.

Els reglaments són especificacions de compliment obligat que estan fixades per la llei. tenen com a finalitat augmentar les garanties de seguretat, de fiabilitat, de qualitat i d'adaptabilitat dens les deferents condicions tecnòlogiques existents.

Les especificacions tècniques expressen els criteris d'exigencia de l'usuari davant del fabricant o del proveidor.

Aplicació de continguts

	Full de calcul	Processador de textos	Base de dades	Presentació amb projector	Programes de disseny	Internet
Realització de la memoria			X
Presentació als clients del projector				X		X
Dibuix de  plànols					X
Pressupost	X
Gestionar les dades dels clients i proveidors			X
Recerca de preus de productes						X
Propaganda						X
